Mwongozo wa Uwekaji wa Bomba

Katika mtandao mkubwa wa mabomba ambao hutoa maji, gesi, na udhibiti kwa ulimwengu wetu wa kisasa, tahadhari mara nyingi huanguka kwenye mabomba yenyewe au vali zinazoamuru mtiririko. Hata hivyo, wawezeshaji wa kweli wa mifumo tata, inayofanya kazi, na inayotegemeka ni wale wanyenyekevufittings bomba. Vipengele hivi muhimu ni viunganishi, wakurugenzi, na adapta zinazobadilisha urefu wa moja kwa moja wa bomba kuwa saketi zenye kusudi. Kuelewa aina zao, utendakazi, na vigezo vya uteuzi ni muhimu kwa mradi wowote wa kushughulikia maji au gesi.

Kazi za Msingi: Zaidi ya Kuunganisha Tu

Fittings hutumikia madhumuni kadhaa muhimu zaidi ya unganisho rahisi:

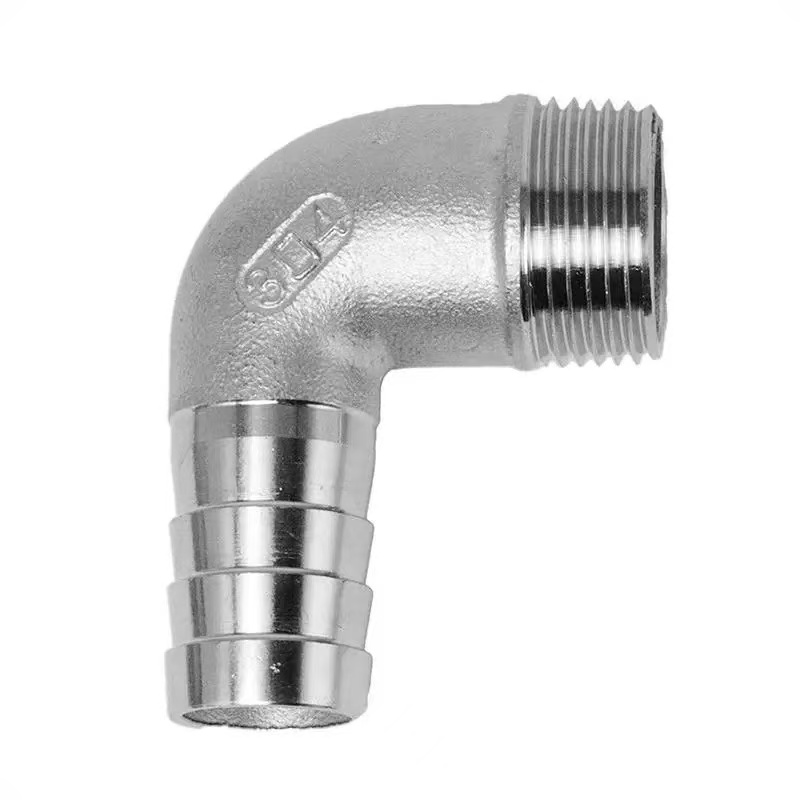

*   Mabadiliko ya Mwelekeo: Viwiko (kawaida 45° au 90°) huelekeza upya mabomba kuzunguka vizuizi au kando ya mikondo ya miundo.

*   Mgawanyiko au Mchanganyiko wa Mtiririko: Tees na Crosses hugawanya mtiririko mmoja katika matawi mengi au kuchanganya mapato mengi kuwa moja.

*   Marekebisho ya Ukubwa: Vipunguzaji na Vichaka huunganisha mirija ya vipenyo tofauti bila mshono.

*   Upanuzi wa Mstari: Viunganishi huunganisha mirija miwili ya ukubwa sawa kwa mwendo wa moja kwa moja.

*   Uundaji wa Mlango: Chuchu na Saddles hutoa sehemu za kufikia kwa bomba, geji au njia zisaidizi.

*   Kukomesha: Caps na Plugs hufunga mwisho wa bomba, ama kwa kudumu au kwa muda.

Sifa Muhimu: Nyenzo, Muunganisho, na Usanifu

Kuchagua bawaba zinazofaa kwenye sifa tatu za msingi:

1.  Nyenzo: Kifaa lazima kilingane na nyenzo za bomba na kati (kioevu/gesi) kitakachobeba.

   *   Shaba na Shaba: Inafaa kwa maji ya kunywa, inapokanzwa na baadhi ya matumizi ya gesi. Inastahimili kutu na ni rahisi kusakinisha kupitia soldering au kubofya-fit.

   *   Chuma cha Carbon & Chuma cha pua: Kiwango cha matumizi ya viwandani, shinikizo la juu na joto la juu (mvuke, mafuta, kemikali). Inatoa nguvu ya hali ya juu. Stainless hutoa upinzani ulioimarishwa wa kutu.

   *   PVC, CPVC, na PEX: Inatawala katika mabomba ya kisasa, umwagiliaji na njia za kemikali zenye shinikizo la chini. Nyepesi, isiyoweza kutu, na mara nyingi hutumia viunganishi vya kutengenezea (PVC) au vyombo vya habari/crimp (PEX).

   *   Iron Inayoweza Kutengenezeka: Inajulikana kwa ugumu wake katika usanidi wa nyuzi, unaotumika sana katika gesi nzito na njia za majimaji.

2. Njia ya Muunganisho: Hii inafafanua jinsi violesura vinavyolingana na bomba.

   *   Iliyo na Threaded (Screwed): Mbinu ya kawaida, yenye matumizi mengi kwa kutumia nyuzi zilizopunguzwa (NPT). Inafaa kwa mifumo mizito ya matengenezo, marekebisho ya uga, na miunganisho thabiti ambapo disassembly inaweza kuhitajika. Inahitaji sealant kwa kiungo kisichovuja.

   *   Soldered/Brazed (Socket Weld): Hasa kwa shaba na chuma. Huunda kiungo cha kudumu, laini na cha kutegemewa sana kwa kuyeyusha chuma cha kujaza kwenye pengo kati ya tundu la kufaa na bomba. Muhimu kwa mabomba ya ubora wa juu na mistari muhimu ya mchakato.

   *   Press-Fit: Mbinu ya kisasa inayotumia zana maalum kubana fitting kwa O-ring ya ndani kwenye bomba. Hutoa muunganisho wa haraka, safi na unaotegemewa bila joto au nyuzi. Kupata kupitishwa kwa haraka katika mabomba ya kibiashara na mifumo ya hydronic.

   *   Push-to-Connect: Mbinu rahisi zaidi ya usakinishaji kwa njia za muda au zinazoweza kufikiwa (k.m., hewa iliyobanwa, ala). Utaratibu wa collet na O-ring huruhusu muunganisho na kutolewa bila zana.

   *   Tengeneza Weld: Hutumika kwa mifumo ya plastiki (PVC/CPVC). Kiyeyushi cha kemikali huyeyuka na kuunganisha bomba na kushikana kwenye kipande kimoja cha monolithic.

3.  Ukadiriaji na Viwango vya Shinikizo:Vipimo vya bombahutengenezwa kwa viwango mahususi vya shinikizo (k.m., Ratiba 40, 80, Daraja la 150, 300) na lazima zifikie viwango vya sekta (ASTM, ASME, EN). Kuchagua kifaa chenye ukadiriaji wa shinikizo sawa na au kuzidi kiwango cha juu zaidi cha shinikizo la uendeshaji la mfumo hauwezi kujadiliwa kwa usalama.

Mwongozo wa Uteuzi: Kulinganisha Kufaa kwa Kazi

Mchakato wa uteuzi wa kimantiki unahakikisha uadilifu wa mfumo:

1.  Fafanua Huduma: Ni maji au gesi gani? Kwa joto na shinikizo gani? Je, ni kutu? (k.m., Maji ya moto ya kunywa, 80°C, paa 6).

2.  Chagua Nyenzo ya Bomba: Kulingana na hali ya huduma na bajeti (k.m., Copper).

3.  Chagua Mbinu ya Muunganisho: Sawazisha utendakazi, ustadi wa kusakinisha na mahitaji ya ufikiaji ya siku zijazo (k.m., Bonyeza-fit kwa kasi na kutegemewa).

4.  Bainisha Aina na Ukubwa wa Kutosha: Bainisha utendakazi unaohitajika (k.m., kiwiko cha 90°, 22mm x 22mm).

5.  Thibitisha Uoanifu: Hakikisha nyenzo ya kufaa, njia ya kufunga, na ukadiriaji wa shinikizo zinapatana kikamilifu na bomba na vigezo vya mfumo vilivyochaguliwa.

Hitimisho: Msingi wa Uadilifu wa Mfumo

Vipimo vya bomba ni alama muhimu katika lugha ya mifumo ya bomba. Uteuzi wao sahihi na usakinishaji huunda msingi wa maisha marefu, usalama na ufanisi wa mfumo. Ingawa zinaweza kufanya kazi bila kuonekana, kubainisha ubora wa juu, uwekaji unaofaa ni mojawapo ya maamuzi yenye athari ambayo mhandisi, mkandarasi, au kisakinishi anaweza kufanya. Katika dansi tata ya mienendo ya umajimaji, vijenzi hivi ni washirika wasio na utulivu na thabiti wanaohakikisha kila kitu kinatiririka jinsi kilivyoundwa.
