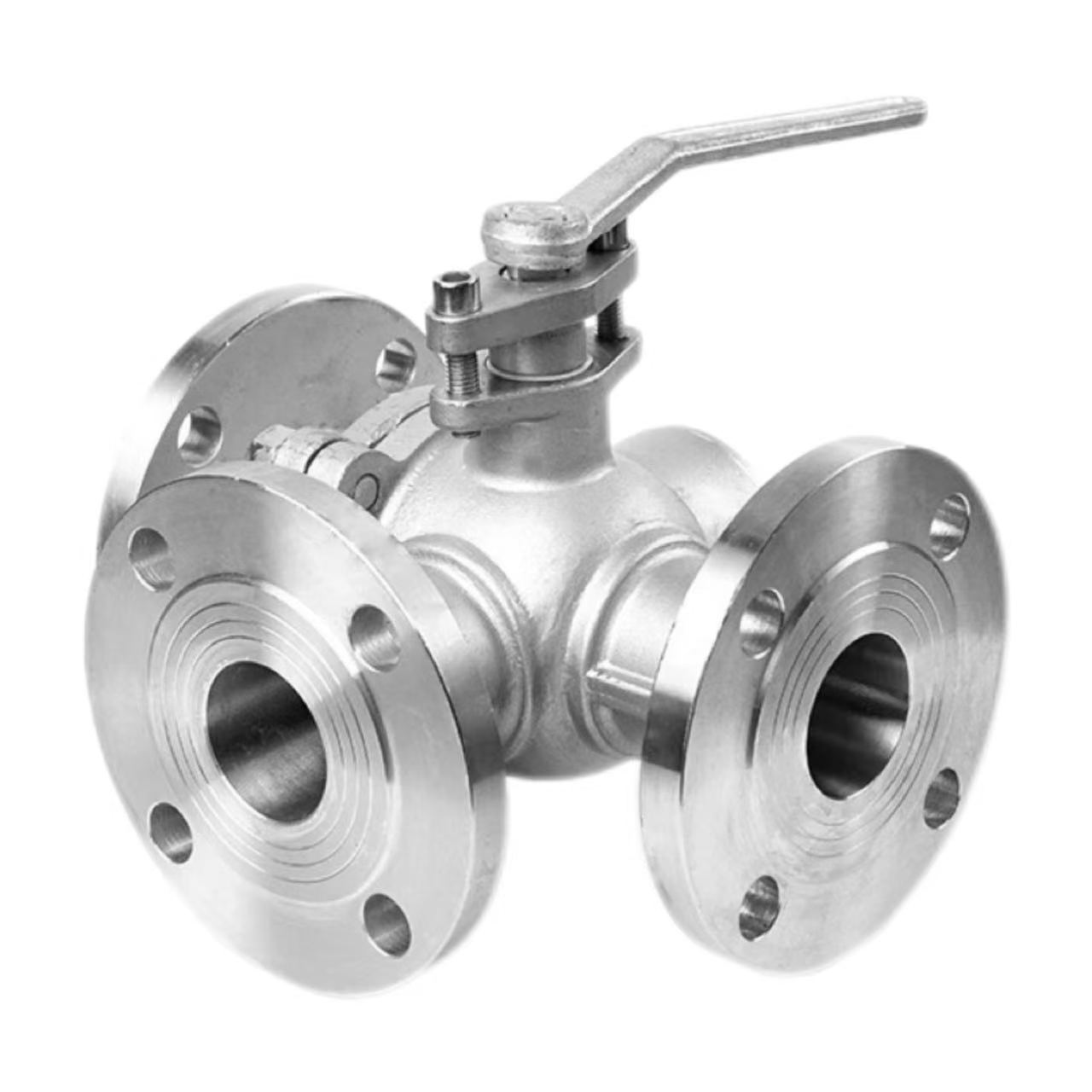

Njia tatu za valve ya mpira wa flange

Kanuni ya Kufanya Kazi

Kanuni ya kazi ya vali ya mpira ya flange ya njia tatu ya kiwanda cha Shenchi inayostahimili kutu inategemea njia za umbo la L au T zilizokatwa kwenye mpira. Mpira umewekwa katikati ya mwili wa valve na kuzungushwa na kushughulikia. Wakati mpira unapozunguka, chaneli hujipanga au kuzima kutoka kwa milango tofauti ya valvu, ikitambua kubadili, kuunganisha, au kugawanyika kwa mwelekeo wa mtiririko wa kati.

Mpira wenye umbo la L:

 Kuzungusha 90° huruhusu chombo cha kati kubadili kutoka kwa plagi hadi kwa plagi yoyote, inayofaa kwa matukio ya kugeuza kwa plagi moja na plagi mbili au plagi mbili na tundu moja, kama vile kutoa kioevu kwa vinu viwili kwa kutafautisha.

Mpira wenye umbo la T:

Kuzungusha 180° huruhusu bandari zote tatu kuunganishwa kwa wakati mmoja au bandari zozote mbili kuunganishwa, zinazofaa kwa kuchanganya midia mbili na kisha kutoa (kuunganisha), au kugawanya midia moja katika matokeo mawili (kugawanyika), kama vile katika mifumo ya kuchanganya maji ya moto na baridi ya kiyoyozi.

Vigezo vya bidhaa:

Jina la Bidhaa: Valve ya Mpira ya Njia Tatu	Maelezo: (1/8"-4") DN6-DN100
Shinikizo la Jina: PN16	Nyenzo ya Mwili: WCB, SUS304 (CF8), SUS316L (CF3M)
Viwango: ANSI, BS, DIN, ISO, JIS	Joto Linalotumika: -20 ℃ ~ +150 ℃ (kiwango), hadi +350 ℃ (joto la juu), chini hadi -196 ℃ (joto la chini)
Nyenzo ya Ndani ya Chuma: WCB, SUS304 (CF8), SUS316L (CF3M)	Joto la Kati: Joto la juu, joto la chini, joto la kati, joto la kawaida
Njia ya Uendeshaji: Mwongozo	Mihuri: EPDM, PPL
Njia ya Uunganisho: Uunganisho wa Flange	Maombi: Maji, hewa, gesi, mafuta, vinywaji, nk.
Asili: China	Sampuli: Sampuli zinapatikana

Manufaa ya Uunganisho wa Flange:

Vali za mpira zenye pembe 3 za Shenchi hutumia miunganisho ya flange. Ikilinganishwa na viunganisho vya nyuzi, viunganisho vya flange hutoa upinzani wa juu wa shinikizo; ukadiriaji wa PN16 unaweza kuhimili shinikizo la 1.6MPa. Disassembly ni rahisi, kuwezesha ukaguzi wa mara kwa mara wa bomba na matengenezo. Kufunga kwa kuaminika kunahakikishwa; gasket ya flange na bolts hufanya kazi pamoja ili kuondoa hatari ya kuvuja. Yanafaa kwa mabomba ya kipenyo kikubwa; kwa kipenyo juu ya DN50, ambapo miunganisho ya nyuzi ni ngumu, flanges ndio chaguo la kawaida. Shenchi, watengenezaji wa vali za mpira wa njia tatu za China, hutoa flange zinazolingana na viwango vya ANSI, BS, DIN na JIS, vinavyokidhi mahitaji ya wateja wa kimataifa.

Pointi Muhimu ya Ufungaji 1:Mpangilio wa Flange

Mpangilio wa Flange Wakati wa kufunga valve ya mpira wa flange ya Shenchi ya njia tatu, nyuso za flange lazima ziwe sawa. Flanges mbili zinapaswa kuwa sambamba na kuzingatia, na kupotoka sio zaidi ya upeo unaoruhusiwa wa gasket ya flange. Kulazimisha upangaji wa boli kutasababisha mabadiliko ya mwili wa valve, kuathiri mzunguko wa mpira na utendakazi wa kuziba. Baada ya usawa, gasket inapaswa kuwekwa katikati na haipaswi kupunguzwa. Valve ya mpira ya bei ya chini ya njia tatu ya flange hailingani na ubora wa chini; Bidhaa za Shenchi hutoa usahihi wa juu na ufungaji rahisi. Vali za mipira ya flange ya njia tatu zinazostahimili kutu zina miisho ya uso ya flange ambayo inakidhi viwango, hivyo huhakikisha kufungwa kwa kutegemewa zaidi.

Sehemu ya Ufungaji ya Pili: Kuimarisha Bolt

Bolts za flange lazima ziimarishwe diagonally kwa hatua. Omba torati hatua kwa hatua katika hatua 2-3, kufuatia mlolongo wa diagonal wa 180 °. Usiimarishe upande mmoja mara moja, vinginevyo shinikizo la kutofautiana kwenye gasket litaunda njia za kuvuja. Torque ya bolt lazima ifikie viwango vya kawaida; overtightening itaharibu flange au bolts, wakati undertightening itasababisha muhuri kutosha. Kiwanda cha vali za mpira wa njia 3 cha Shenchi hutoa jedwali la torati inayopendekezwa kwa wasakinishaji kurejelea. Sehemu hizi za usakinishaji ni muhimu kwa kuhakikisha uendeshaji wa valve usiovuja kwa muda mrefu; tafadhali fuata kwa ukamilifu vipimo.

Sehemu ya 3 ya Ufungaji: Usaidizi wa Bomba na Usafishaji

Kabla ya ufungaji, ndani ya bomba lazima kusafishwa ili kuondoa slag ya kulehemu, filings za chuma, mchanga na uchafu mwingine. Vitu vya kigeni vinavyoingia kwenye cavity ya valve vinaweza kupiga mpira au kuziba, na kusababisha uvujaji. Bomba lazima liungwa mkono kwa kujitegemea; valve haipaswi kubeba uzito wa bomba. Vipu vya mpira wa flange vya kipenyo kikubwa ni nzito; subsidence ya bomba inaweza kuvuta flange mbali-katikati, kuharibu muhuri. Vali za mpira wa flange zinazostahimili kutu zimeundwa kwa nyenzo za WCB, SUS304, au SUS316L, zenye msingi wa shaba au chuma cha pua. Baada ya kukamilisha pointi za ufungaji, kushughulikia lazima kuzunguka kwa uhuru bila jamming; basi valve iko tayari kutumika.
