Uwekaji Vinyozi wa Bulkhead

Shenchi inatanguliza Vifaa vya ubora wa juu vya Bulkhead Barbed, vilivyoundwa mahsusi kwa hoses za kuelekeza kupitia paneli za vifaa huku ikitoa muhuri wa kuaminika. Imeundwa kwa shaba, SUS304, na SUS316L chuma cha pua, vifaa hivi hutoa upinzani mkali wa kutu na vinafaa kwa hali mbalimbali za kufanya kazi.

Muundo wa Bidhaa

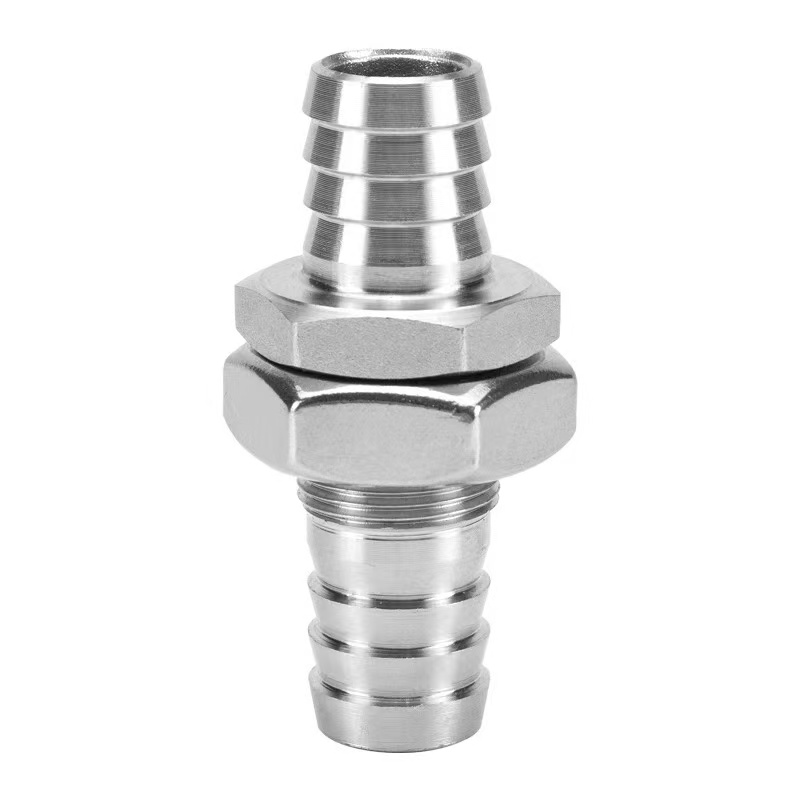

Muundo wa Uwekaji wa Minyoo wa Bulkhead unajumuisha nyuzi zenye vichwa vingi, nati ya kufunga, na miunganisho ya hose yenye miinuko. Wakati wa ufungaji, shimo la jopo tu linahitajika; kuimarisha nut hukamilisha mchakato wa kurekebisha na kuziba.

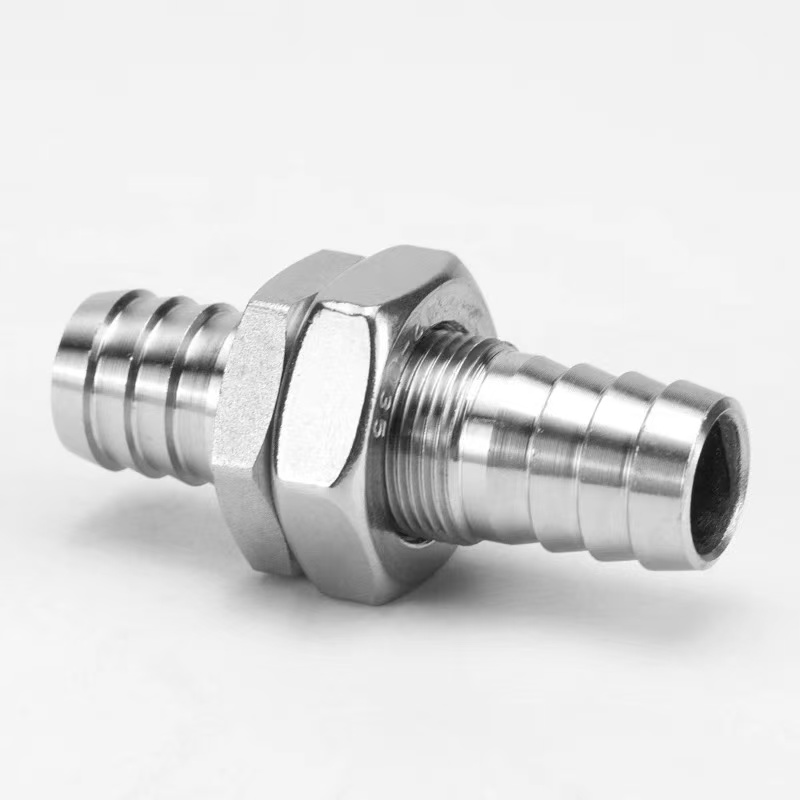

Sehemu ya mwisho yenye miinuko ina muundo wa kuzuia kuteleza, unaohakikisha muunganisho salama wakati unatumiwa na bomba la hose. Fittings hizi hutumiwa sana katika makabati ya udhibiti, vifaa vya kutibu maji, vyombo vya matibabu, na nyanja nyingine zinazohusiana.

Vipimo vya Bidhaa

Faida za Kimuundo

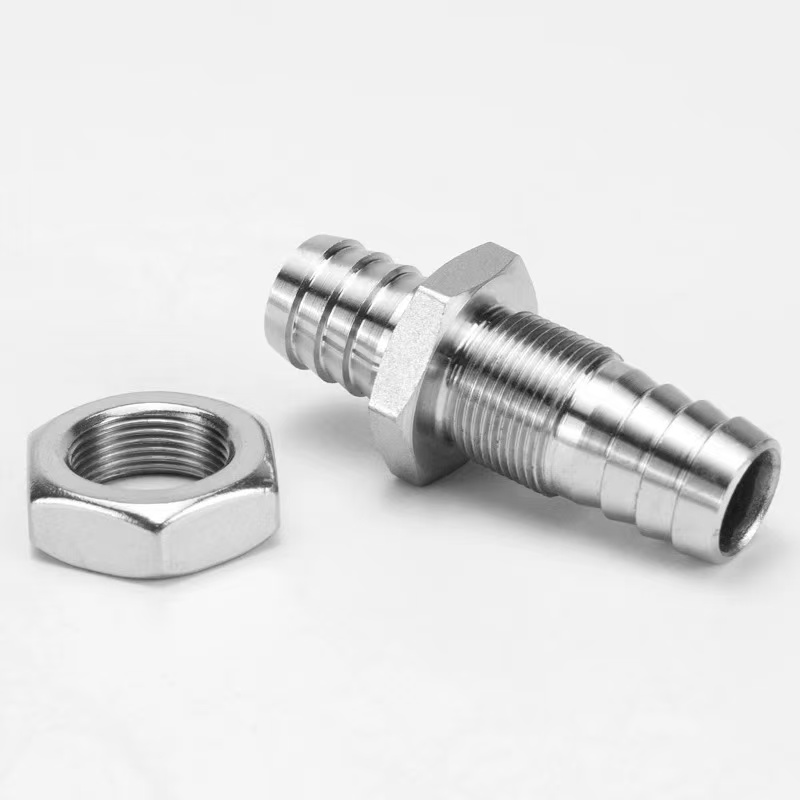

Bulkhead Barbed Fitting ni bomba iliyoundwa mahsusi kwa hoses za kuelekeza kupitia paneli za vifaa, hakikisha au vichwa vingi huku ukitoa muhuri usiobadilika. Muundo wake mkuu ni pamoja na sehemu ya thread ya bulkhead, nut ya kufunga, gasket ya kuziba, na uunganisho wa hose ya barbed. Wakati wa ufungaji, shimo tu la kipenyo sambamba linahitajika kufanywa kwenye jopo. Sehemu ya thread ya kufaa inapitishwa kupitia shimo, na nut imeimarishwa kutoka upande wa pili ili kukamilisha mchakato wa kurekebisha na kuziba.

1. Muundo wa Urekebishaji wa vichwa vingi:Urefu wa sehemu ya thread inachukuliwa kwa unene wa kawaida wa paneli. Mara tu nut ya kufunga imeimarishwa, hutengeneza fixation rigid na jopo, kuhakikisha kwamba kufaa kubaki salama hata chini ya nguvu za nje za kuvuta.

2. Muunganisho wa Hose yenye Misuli:Pande moja au zote mbili za paneli huwa na meno yenye michongoma kwa ajili ya kuingiza hose na kutengeneza muunganisho uliofungwa kwa bomba la hose. Sehemu ya mwisho yenye miinuko inachukua muundo wa sehemu mbili za kuzuia kuteleza, inayotoa upinzani wa juu zaidi wa kuvuta kuliko vifaa vya kawaida.

3. Mfumo wa Kufunga:Gaskets za mpira au pete za O hutolewa pande zote mbili za jopo. Wakati nati imeimarishwa, gasket ya kuziba inabanwa, kufikia kuziba kwa kuzuia maji na vumbi kwenye ufunguzi wa paneli, na ukadiriaji wa ulinzi wa hadi IP65 au zaidi.

Njia ya Ufungaji

Vifaa vya kudumu vya Shenchi vya Vipodozi vya Bulkhead ni rahisi kusakinisha. Muunganisho salama na uliofungwa unaweza kupatikana kwa hatua sita tu:

Hatua ya 1: Maandalizi ya Shimo la Paneli

Fanya shimo la pande zote sambamba kwenye jopo kulingana na kipenyo cha nje cha sehemu ya thread. Hakikisha ukingo wa shimo ni laini na hauna burr ili kuepuka kuharibu gasket ya kuziba.

Hatua ya 2: Weka Gasket ya Kufunga

Telezesha kifaa cha kuziba cha EPDM kilichojumuishwa kwenye sehemu ya uzi, ukibonyeza kwenye msingi wa kufaa. Ikiwa kuziba kunahitajika pande zote mbili za jopo, weka gasket moja kwa kila upande.

Hatua ya 3: Ingiza Kupitia Paneli

Ingiza sehemu ya uzi ndani ya shimo kutoka upande mmoja wa paneli, hakikisha kwamba msingi unaofaa unawasiliana na paneli na gasket ya kuziba katikati.

Hatua ya 4: Kaza Nut ya Kufungia

Piga nati ya kufunga kwenye sehemu ya uzi kutoka upande wa pili wa paneli, na uimarishe hatua kwa hatua kwa ufunguo. Torque iliyopendekezwa: 5–8 N·m kwa nyenzo za shaba na 8–12 N·m kwa chuma cha pua. Weka mwili unaofaa kusimama wakati wa kukaza.

Hatua ya 5: Unganisha Hose

Chagua vipimo ambapo kipenyo cha nje cha barb ni 0.5-1 mm kubwa kuliko kipenyo cha ndani cha hose. Ingiza hose kwa wima kwenye ncha ya barbed hadi ifikie msingi. Kwa matumizi ya shinikizo la juu, tumia kamba ya hose ya chuma cha pua na uifunge kati ya bar ya pili na ya tatu.

Hatua ya 6: Weka Mtihani wa Uadilifu

Fanya mtihani wa shinikizo la tuli kwa mara 1.5 ya shinikizo la kufanya kazi. Ikiwa hakuna uvujaji kwa dakika tatu, ufungaji unastahili.
